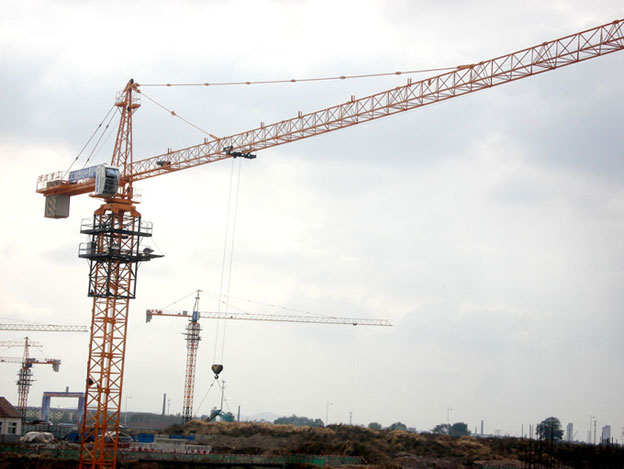

山东鸿达铁力士系列QTZ63C(5013、5211).6吨塔式起重机是满足GB/T5031<<塔式起重机>>和GB5144<<塔式起重机安全规程>>等标准设计的加强型塔式起重机，额定起重力矩63t·m ，最大起重量为6吨，有 TC5211、TC5013等类型。
QTZ63C(5013、5211).6吨塔式起重机起升机构变极调速，回转机构为变频调速机构，变幅机构行星齿减速机内置卷筒，电控系统采用进口元件，安全保护装置为机械式或机电一体化产品，齐全可靠，该机具有固定、行走、附着、内爬等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
QTZ63C(5013、5211)塔式起重机技术性能表 Table 2.1 Technical performance list
|
机构工作级别
Working grades for mechanism |
起升机构Hoisting mechanism |
M5 |
|
回转机构Slewing mechanism |
M4 |
|
变幅机构Trolley travelling mechanism |
M4 |
|

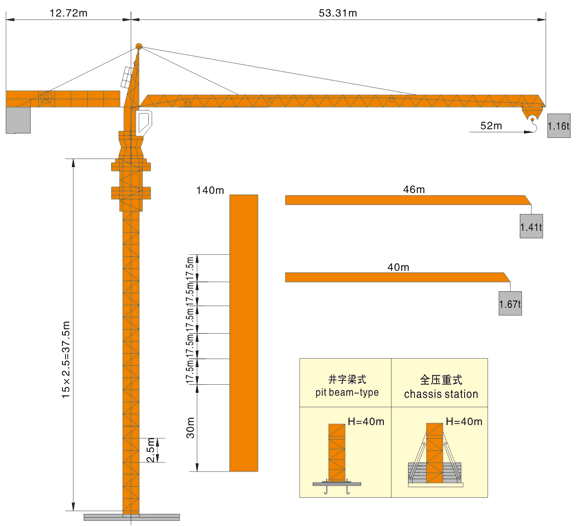

起升高度
Hoisting height (m)
|
倍率
Multiplying |
底架式
Undercarriage
stationary
|
独立固定式
Independent stationary |
附着式
Attached |
|
井字梁
pit beam-type |
预埋
支腿式
Pre-embed
support leg |
|
|
40 |
40 |
40 |
140 |
|
a=4 |
40 |
40 |
40 |
70 |
|
最大起重量（t）
Max. hoisting capacity (t) |
6 |
|
幅度 Radius (m) |
最大幅度Max. radius |
50 |
|
最小幅度Min. radius |
3 |
|
起升机构
Hoisting mechanism |
倍率Multiplying |
a=2 |
a=4 |
|
起重量(t)
Hoisting capacity(t) |
1.5 |
3 |
3 |
3 |
6 |
6 |
|
速度（m/min）
Speed (m/min) |
80 |
40 |
10 |
40 |
20 |
5 |
|
功率 (KW)
Power (kW) |
24/24/5.4 |
|
变幅机构
Trolley travelling mechanism |
速度（m/min）
Speed (m/min) |
40/20 |
|
功率(kw)
Power (kW) |
3.3/2.2 |
|
回转机构
Slewing mechanism |
速度（r/min）
Speed (r/min) |
0~0.62 |
|
力矩电机
Moment motor |
堵转力矩
(Nm)
Torque(Nm) |
95 |
|
绕线电机
Rounding-
line motor |
功率(kw)
Power (kW) |
5.5 |
|
顶升机构
Climbing mechanism |
速度(m/min)
Speed (m/min) |
0.6 |
|
功率(kw)
Power (kW) |
5.5 |
|
液压系统额定工作压力(Mpa)
Rated working pressure for hydraulic system (Mpa) |
25
|
|
平衡重
Counter-weight |
起量臂长
Jib length（m） |
52 |
|
平衡重（t）
Counter-weight |
11.475 |
|
总功率（KW）
Total power(KW) |
32.8 |
|
轴距（m）
Axle gauge(m) |
4.5×4.5 |
|
工作温度（℃）
Operating temperature(℃) |
-20~+40 | |
